TECNOLOGIA P3 componentes de sistemas tecnológicos

LOS SISTEMAS TECNOLÓGICOS Y SUS COMPONENTES

Los sistemas tecnológicos hacen alusión a objetos orientados a la facilitación o disminución del trabajo humano; cuando hablemos de un sistema tecnológico, nos estaremos refiriendo a un conjunto de componentes y variables que contextualizarán la acción técnica humana. ​ Cabe destacar que éstos utilizan los elementos disponibles y apropiados para reordenar el espacio (no necesariamente físico) de manera de ser considerados útiles o deseados.

Cuando hablamos de sistema tecnológico nos vamos a referir a un conjunto de elementos y variables que van a contextuar la acción técnica humana. El sistema tecnológico debería quedar incluido dentro del sistema técnico, históricamente la técnica es anterior a la tecnología.

COMPONENTES:

Los componentes de los sistemas tecnológicos son artefactos físicos, organizaciones, componentes usualmente descritos como científicos, artefactos legislativos (NORMAS Y LEYES) y los recursos naturales.

Las personas, inventores, científicos, industriales, ingenieros, gerentes, financieros y trabajadores; son componentes del sistema, pero no deben ser considerados como artefactos del mismo.

los sistemas tecnológicos no deben ser necesariamente artefactos, sino que también organizaciones (como un holding), componentes legales (como patentes y derechos de autor), componentes científicos (como programas, procesos)

CARACTERÍSTICAS Y COMPONENTES DE UN SISTEMA  TECNOLÓGICO.

Los sistemas tecnológicos cuentan con cinco componentes que ayudan al momento de su evaluación lo cuales son:

1.       material: este se refiere a los materiales utilizados en la fabricación, como son materias primas (plantas: arboles, flores, vegetales, fruta etc.), la energía que se utilizó (biomasa, hidráulica, geotérmica, solar, eólica, eléctrica etc). el equipamiento (herramientas: martillos, cuchillos, tijeras, cascos de protección, ropa adecuada etc.).

2.       agentes: este se refiere a las personas que participaron en la creación, las cuales utilizan sus habilidades, conocimientos para operar los sistemas.

3.       estructura: son las relaciones o interacciones que se establecen entre los componentes de un sistema y las personas que lo gestionan.

4.       objetivos: este punto habla sobre la finalidad del producto o servicio.

5.       resultados: es la parte donde se notan si se lograron cumplir con o objetivos o no, y si el resultado da no lo que se hace es buscar otra forma para que este funcione.

EJEMPLO: FABRICACIÓN ARTESANAL

MATERIAL: madera, pinturas, plástico, pegamento y energía eléctrica, tijeras, .

AGENTES: artesanos.

ESTRUCURA: personas recicladoras, hogares y reciclaje, aprovechamiento de materiales, disminución de desechos, generador y reciclador, consumidor del producto.

OBJETIVOS: reciclar y aprovechar los residuos.

RESULTADOS: Productos artesanales para la ventas, de buena calidad.

Tarea: HAGA UN EJEMPLO DE UN SISTEMA TECNOLOGICO, IDENTIFICANDO, LOS CINCO COMPONENTES QUE LO INTEGRAN. ENTREGAR AL FINAL DE LA CLASE EN EL CUADERNO O EN UNA HOJA.

EJEMPLOS

1.       SISTEMA DE TRANSPORTE DE MEDELLIN,

2.       FABRICACIÓN DE ROPA,

3.       FABRICACIÓN DE PAN,

4.       PRODUCCIÓN DE UN PROGRAMA DE TELEVISIÓN,

5.       RECICLAJE DE METALES,   RECICLAJE DE PAPEL,

6.       SISTEMA DE EDUCACIÓN PREESCOLAR,

7.       SISTEMA DE TRANSPORTE AEREO. O ELIJA SU OTRO SISTEMA TECNOLOGICO.

LOS SISTEMAS TECNOLÓGICOS Y SUS COMPONENTES

Definición

Son conjuntos de unidades activas interconectadas que transforman, almacenan, transportan o controlan materiales, energía y/o información para fines particulares. De esta forma, en cualquier sistema, prima la importancia del trabajo conjunto de las partes por sobre sus aportes individuales.​ Unidad activa es un elemento simple que desempeña una función concreta dentro de un sistema (ejemplo una tuerca, un tornillo, o una persona (el portero), o un proceso (lavado de material).

Es posible identificar este tipo de sistemas en diferentes contextos (salud, transporte, hábitat) sin estar limitados meramente a artefactos. Organizaciones, componentes científicos, componentes legales, recursos, e incluso personas pueden ser considerados también como un sistema tecnológico. Para cada sistema es posible caracterizar una entrada o  input (recurso o insumo) y un output (producto), involucrando procesos complejos en sus transformaciones correspondientes y existiendo en una red de otros sistemas de interacción constante.

Es lógico entonces relacionar los sistemas tecnológicos a conceptos como “invento”, “desarrollo” e “innovación”. Es más, existen distintos tipos de invenciones o inventos relacionados a estos sistemas, los cuales se agrupan bajo dos grandes categorías: las invenciones radicales y las conservadoras. Las invenciones radicales introducen nuevos sistemas, usualmente sostenidas por inventores independientes, mientras que las invenciones conservadoras facilitan el desarrollo de sistemas ya existentes, impulsadas generalmente desde el gobierno o empresas privadas. Mediante un proceso de desarrollo estas invenciones se moldean según las necesidades sociales, económicas y políticas bajo las que estos productos deben subsistir. Posterior a este proceso, una vez que estos elementos salen al mercado, pueden ser llamados innovaciones.

Cabe mencionar también que a pesar de que el sistema tecnológico contextualiza la acción técnica humana, en sentido explícito éste debería estar incluido dentro del sistema técnico, dado que históricamente la técnica precede a la tecnología. Se toma entonces el nombre de sistema tecnológico de manera genérica, pudiendo entonces levantar conexiones entre una técnica y el sistema tecnológico en el que se involucra. Por otro lado, dentro de la relación establecida entre el sistema tecnológico y el sistema productivo le permite existir (única forma de comprender globalmente el sistema descrito), se da espacio a la interacción con otros sub-sistemas del mismo medio, generando impacto en diferentes áreas asociadas (como recursos, conflictos o mecanismos de poder). Es por ello que se puede considerar al sistema tecnológico como núcleo para el estudio entre la Ciencia, la Técnica y la Sociedad. (ejemplo las armas, los sistemas de misiles, los medios de control social y tecnológico)

Tipos de Sistemas Tecnológicos: Es posible distinguir 4 tipos básicos de sistemas tecnológicos. Entre ellos están:

1.       Sistema Mecánico

2.       Sistema Eléctrico

3.       Sistema Hidráulico

4.       Sistema Neumático

Tarea para la casa: dibujar un sistema mecánico, un eléctrico, un hidráulico y un neumático, debe consultarlo en la internet, debe nombrar algún aparato tecnológico que lo utilice y colocar los nombres de las partes que lo forman.

debe dibujarlo en su cuaderno.

Sistema Mecánico

Los engranajes son otro componente usual de los sistemas mecánicos.

Los sistemas mecánicos corresponden a aquellos constituidos principalmente por componentes, dispositivos o elementos cuya función específica corresponde a transformar o transmitir el movimiento desde las fuentes que lo generan, transformando distintos tipos de energía.7​

Se caracterizan por utilizar piezas de carácter sólido, interconectados de tal manera de efectuar movimientos producto de una fuerza. Dado que este último genera el movimiento inicial, este cuenta con una intensidad y dirección, los cuales pueden ser modificados producto de los sistemas mencionados. Es usual que este tipo de sistemas estén asociados a sistemas tecnológicos eléctricos, generando movimiento gracias a un motor propulsado por energía eléctrica.

Un ejemplo básico de sistemas mecánicos son los mecanismos simples, los cuales se usan usualmente para facilitar el movimiento de grandes objetos o compensar una fuerza resistente, amplificando la intensidad o redirigiendo la dirección de la fuerza inicial aplicada. Dentro de este tipo de mecanismos podemos encontrar la polea simple, la palanca (en primer, segundo y tercer grado), el polipasto y el torno o cabestrante, entre otros.

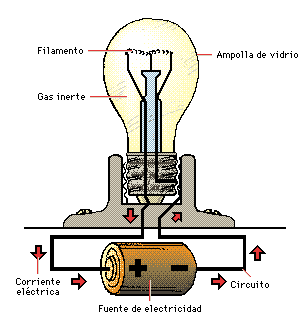

Sistema Eléctrico Los sistemas eléctricos corresponden a aquellos que, a través de la energía eléctrica generan movimiento, luz o calor. Entre sus componentes básicos se encuentran una fuente de energía, la corriente eléctrica; conductores, usualmente cables; y un receptor o actuador eléctrico, un dispositivo electrónico semiconductor cuya labor es la de transformar la corriente eléctrica en otros tipos de energía. Además de estos, un sistema eléctrico puede poseer otros componentes electrónicos, como condensadores e inductancias, por mencionar algunos.8​ Una vez cerrado el circuito, la corriente eléctrica proveniente de la fuente de energía circulará por el sistema, entregando el output correspondiente para cada artefacto, el cual puede variar dependiendo del tipo de receptor utilizado en el sistema.

Con respecto a los tipos de receptores o actuadores eléctricos disponibles, éstos se pueden clasificar dependiendo del resultado asociado a la circulación de energía eléctrica sobre estos.9​ Entre estos resultados podemos encontrar:

Movimiento: Estos receptores transforman la energía eléctrica en energía cinética. Entre ellos podemos encontrar al motor, al electroimán y al relé. Es posible identifcar este tipo de receptores en artefactos como el ventilador, frenos y embragues electromagnéticos y circuitos eléctricos modernos, respectivamente.

Iluminación: Los receptores asociados a este output convierten la corriente en energía lumínica, pudiendo encontrar entre ellos a la lámpara, utilizada en sistemas de iluminación domésticos; las luces led, usadas tanto en iluminación como en pantallas; y el láser, ampliamente aplicado en campos como las telecomunicaciones, la medicina y la industria.

Sonido: Son los receptores encargados de entregar como output energía sonora, es decir, sonido. Entre ellos encontramos al timbre/chicharra, a los auriculares/altavoces y al buzzer. Se pueden identificar este tipo de receptores en artefactos como la radio y el reproductor de audio portátil, entre muchos otros.

Calor: Estos receptores transforman la corriente en energía térmica, la que podemos identificar más comúnmente como calor. Un claro ejemplo de este tipo de receptores son las resistencias, las cuales podemos identificar en artefactos como la estufa o las mantas eléctricas.

Sistema Hidráulico

El motor hidráulico de eje inclinado es un ejemplo de como la presión sobre el líquido se traduce en la rotación del eje asociado al motor.

Los sistemas hidráulicos corresponden a aquellos que, mediante la presión de un fluido, generan una fuerza resultante.

Este fenómeno se explica producto de la Ley de Pascal, cual postula que: La fuerza ejercida sobre un líquido se transmite en forma de presión sobre todo el volumen del líquido y en todas direcciones.

Principio de Pascal

Esto se produce debido a ciertas características de los líquidos, tales como su bajo nivel de compresibilidad, movimiento libre de sus moléculas, viscosidad y densidad. Gracias al uso de diferentes tipos de fluidos como aceites, además de elementos generadores de energía, elementos de tratamiento de fluidos, elementos de mando y control, entre otras componentes, es posible generar la unidad básica que sustenta este tipo de sistemas.​

De esta forma se elaboran distintos sistemas de presión hidráulica, como los que se pueden observar en la gran mayoría de las máquinas de movimiento de tierra, como las palas excavadoras. Otro ejemplo que destaca es el motor hidráulico en sus diferentes tipos: de engranajes, de paletas y de pistones. Estos últimos se utilizan en grandes maquinarias como grúas, tornos y torres de perforación.

Las puertas de los autobuses suelen estar accionadas por sistemas neumáticos (aire comprimido)

Sistema Neumático

Los sistemas neumáticos son los que, de manera similar a los sistemas hidráulicos, utilizan un gas como medio de transmisión de señales y/o potencia. Este tipo de tecnología es ampliamente utilizada en el contexto de la automatización de máquinas y en controladores automáticos, donde la presión ejercida sobre el aire comprimido se traduce, finalmente, en energía mecánica. Este tipo de sistema cuenta con un amplio campo de aplicación, debido a su alta capacidad de reacción, la cual es más veloz que en el caso de los sistemas hidráulicos. ​

Algunos de los componentes de este tipo de sistemas incluyen: Compresor: Encargado de absorber aire desde la atmósfera, reduciendo el volumen producto de un aumento de presión. Éste se detiene al obtener la presión deseada. Depósito: Acumula el aire suministrado por el compresor bajo la presión escogida, enfriándolo. Posee diferentes cualidades encargadas de controlar las condiciones del aire. Filtro: También llamado unidad de almacenamiento acondiciona el aire previo a su entrada al circuito.
